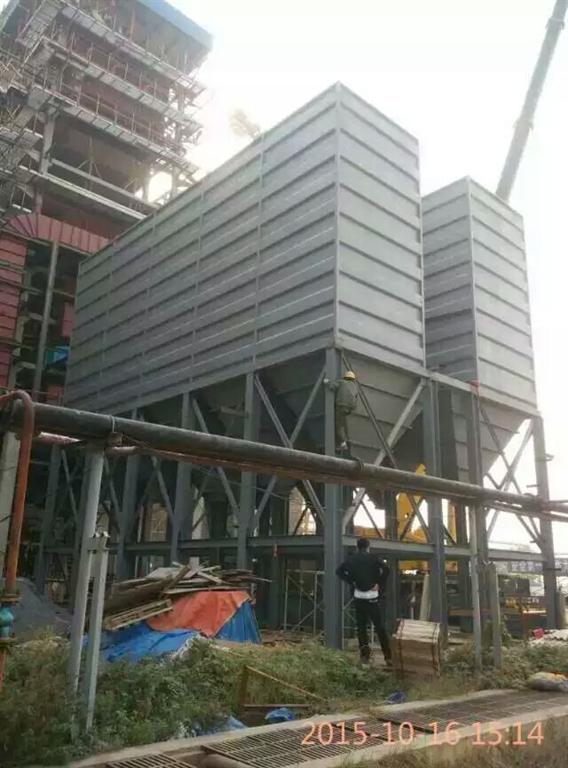

鍋爐脈沖袋式除塵器采用下進風方式，含塵氣體由灰斗進入除塵器，設置在進風口部位的除塵器導流系統兼有分離含塵氣體中的大顆粒粉塵和對含塵氣體進行導流、勻流的作用。 含塵氣體在通過導流系統時，由于風速的突然下降，含塵氣體中的大顆粒粉塵發生自然沉降并經導流系統分離后直接落入灰斗、其余粉塵在導流系統的引導下，隨氣流進入箱體過濾區。 除塵器箱體過濾區內設置有花板，除塵器的濾袋組件利用彈簧漲圈與花板密封聯接，形成潔凈氣體區域（上箱體）與含塵氣體區域（中箱體）的分隔?；ò逡彩浅龎m器濾袋檢修、更換的工作平臺。
鍋爐煙氣在中箱體內在負壓作用下穿透除塵器布袋，粉塵被濾袋阻擋，吸附在濾袋的外表面，過濾后的潔凈氣體穿透濾袋進入上箱體并通過排風總管排放。 隨著除塵器過濾工作的延續，除塵器濾袋表面的粉塵將越積越厚，直接導致除塵器阻力的上升，因此，需要對濾袋表面的粉塵進行定期的_，即清灰。
鍋爐脈沖袋式除塵器采用壓縮空氣進行脈沖噴吹清灰。清灰機構由氣包、噴吹管和電磁脈沖控制閥等組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣分配器相通。整臺除塵器的清灰功能的實現通過差壓（定阻）、定時或手動控制執行。 隨著過濾工況的進行，當濾袋表面積塵達到_量時，會使除塵器阻力上升到一個值，這時，除塵器PLC在接獲差壓計信號后啟動清灰程序，按設定程序關閉除塵器清灰倉室、依次打開電磁脈沖閥噴吹，壓縮氣體以_短促的時間順序通過各個脈沖閥經噴吹管上的噴咀誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，引發濾袋全面抖動并形成由里向外的反吹氣流作用，造成很強的逆向清洗作用，抖落濾袋上的粉塵，達到清灰的目的。 除塵器的清灰功能也可通過設置在控制系統中的定時裝置實現。定時控制和定阻控制可以并存，并以先期滿足條件的控制方式啟動清灰程序。在檢修狀態下，清灰功能也能通過手動控制的方式實現。
鍋爐脈沖袋式除塵器噴吹系統的設計_了每排濾袋只需要經過一次噴吹清掃_(dá)能達到_的清灰作用，整臺除塵器所有電磁脈沖閥依次完成噴吹后除塵器清灰系統即進入下一個清灰循環。 落入灰斗中的粉塵利用輸灰設施集中送出。除塵器灰斗設置加熱裝置，防止積灰板結；配置壓縮空氣炮清堵裝置破拱，_除塵器灰斗卸灰的順利進行。在除塵器的灰斗上安裝了料位計用于料位檢測。 除塵器倉室進風口配置調節閥，閥本體的泄漏率＜1%；出風口設置離線閥、閥本體的泄漏率為零。它們的關閉_除塵器單個倉室的_離線，實現離線清灰功能并在除塵器正常工作狀態時對單個倉室的檢修維護。 電磁脈沖閥及粗管分配器及支管分配器安裝在凈氣室外并設置專門的防雨防凍設施。
